引言

WRBMT-3W 是一款在电力电子领域广泛应用的模块化元器件，通常属于隔离型 DC-DC 电源模块系列，以其 3W 的输出功率等级、宽输入电压范围和较高的隔离耐压能力而著称。该类器件在工业控制、通信设备、仪器仪表及新能源系统中扮演着关键角色。本文将从技术特性、典型应用、选型要点及使用注意事项等方面，对 WRBMT-3W 进行系统介绍。

一、产品概述

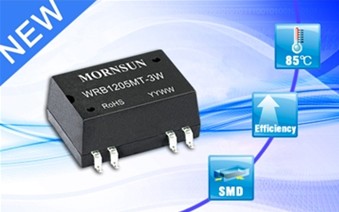

WRB_MT-3W 是定压输入、隔离输出的微功率 DC-DC 模块电源，额定输出功率为 3W。"WRB" 系列通常采用国际标准引脚布局，具备体积小、效率高、可靠性好等特点。"MT" 可能代表特定的封装或工艺版本，而 "3W" 明确标示其功率等级。该类模块一般提供单路或双路输出，输出电压涵盖 3.3V、5V、9V、12V、15V、24V 等常见规格，输入电压则常见为 5V、12V、24V 系列。

二、关键技术特性

1. 隔离特性：WRB_MT-3W 通常提供 1000VDC 或 1500VDC 的隔离电压，能够有效阻断地环路干扰，提高系统的抗干扰能力和安全性。
2. 宽输入范围：部分型号支持 2:1 或更宽的输入电压范围（如 9-18V、18-36V），适应蓄电池供电或波动较大的工业现场。
3. 高效率与小体积：采用高频开关技术，效率可达 75%-85%，在 3W 功率等级下实现紧凑的 SIP 或 DIP 封装，便于高密度 PCB 布局。
4. 保护功能：一般具备短路保护、过载保护及自恢复功能，提升系统运行的可靠性。
5. 低纹波噪声：输出纹波通常控制在较高水平（如 <100mVp-p），满足多数数字与模拟电路供电需求。

三、典型应用场景

• 工业自动化：为 PLC、传感器、隔离变送器提供独立隔离电源，抑制现场干扰。
• 通信设备：在基站、路由器、交换机中实现电压转换与隔离，保障通信链路稳定。
• 仪器仪表：为高精度 ADC/DAC、运放电路提供低噪声隔离电源，提高测量精度。
• 新能源与电力监控：在光伏逆变器、电池管理系统（BMS）中为采样电路和驱动电路供电。
• 医疗电子：满足对隔离和漏电流有严格要求的辅助电源设计。

四、选型要点

1. 输入电压：确认系统供电电压及波动范围，选择标称输入匹配的型号。
2. 输出电压与功率：根据负载需求选择单路或双路输出，并留出 20%-30% 的功率裕量。
3. 隔离电压：依据安规要求选择 1000VDC 或 1500VDC 及以上等级。
4. 封装形式：根据 PCB 空间和安装方式选择 SIP、DIP 或贴片封装。
5. 工作温度范围：工业级产品通常为 -40℃~+85℃，需关注高温下的降额曲线。
6. 纹波与噪声：对电源质量敏感的应用需关注纹波指标，必要时外加 LC 滤波。

五、使用注意事项

• 最小负载要求：部分微功率模块需在一定最小负载下才能保证输出稳定，空载使用时应确认规格书说明。
• 散热设计：虽然效率较高，但在满载和高温环境下仍需保证足够的铜箔散热面积。
• 输入端保护：建议在输入端加装保险丝和 TVS，防止浪涌与反接损坏模块。
• 布局布线：输入输出走线应尽量短且粗，隔离两侧的爬电距离需满足安规要求。
• 滤波处理：对纹波敏感场合，可在输出端增加 π 型滤波器以进一步降低噪声。

六、

WRB_MT-3W 作为一款 3W 级隔离型 DC-DC 电源模块，凭借其隔离能力强、体积小巧、可靠性高等优势，在电力电子与工业控制领域具有广泛的应用价值。合理选型与规范使用是发挥其性能、保障系统稳定运行的关键。随着电子系统对电源隔离与小型化要求的不断提升，此类模块化电源器件将继续发挥重要作用。

注：具体参数请以对应厂商的最新数据手册为准。
